在電子制造行業飛速發展的今天，SMT（表面貼裝技術）作為電子組裝的核心環節，正經歷著前所未有的變革。隨著市場對電子產品的需求日益多樣化，多品種、小批量、短交期成為 SMT 生產的常態，同時下游行業如消費電子、汽車電子、物聯網設備等對產品質量追溯、生產效率及成本控制提出了更為嚴苛的要求。然而，當前許多 SMT 企業在生產管理中面臨著諸多痛點，計劃排程粗放導致訂單交期達成率低，設備利用率不足 30%；物料管理混亂，錯料、缺料頻發，嚴重影響生產進度；質量追溯困難，傳統紙質記錄難以實現全流程追溯，客訴處理周期長達 72 小時；設備數據孤島現象嚴重，OEE（設備綜合效率）無法實時監控；工藝參數失控，依賴人工調整，導致產品良率波動超過 5%。

面對這些行業痛點，我們的 SMT-MES 系統應運而生。它是面向電子制造企業的智能制造執行系統，通過整合計劃、物料、生產、質量、設備等全流程數據，實現生產過程的數字化、透明化和智能化管理。其核心價值顯著，能使設備利用率提升 40%，生產周期縮短 30%；產品良率提升 5%-8%，客訴處理時間縮短至 4 小時；物料損耗減少 20%，人工成本降低 15%，同時滿足 IATF 16949、ISO 13485 等行業認證要求。

與傳統 MES 系統相比，我們的 SMT-MES 系統具有獨特的核心優勢。在行業適配性上，傳統 MES 系統適用于通用制造場景，需要大量定制化，而我們的產品深度適配 SMT 全流程工藝；數據采集方面，傳統系統間隔采樣，延遲超過 5 分鐘，我們的系統實時采集，延遲小于 1 秒；排程算法上，傳統系統基于規則的靜態排程，我們采用 AI 動態排程，支持緊急插單；追溯能力上，傳統系統僅能實現批次級追溯，我們的系統可實現最小包裝單位（PN + 序列號）追溯。

核心功能模塊

生產計劃與排程管理

訂單管理

我們的系統支持 ERP 訂單自動同步，可與 SAP、Oracle 等系統對接，按照 BOM 結構將訂單拆分為具體的工單，如主板工單、電源板工單等。同時，支持按交期、客戶等級、訂單金額設置訂單優先級，例如汽車電子訂單優先級高于消費電子訂單，確保重要訂單得到優先處理。

智能排程

系統的算法引擎基于遺傳算法和約束理論，能夠自動生成最優排程計劃。在生成計劃時，會綜合考慮設備產能，如貼片機每小時的貼裝點數；物料齊套性，通過 Checklist 進行校驗；工藝路徑，如 “印刷→SPI→貼裝→回流焊→AOI” 流程等多種約束條件。

可視化排程功能通過甘特圖展示工單排程情況，方便管理人員直觀了解生產計劃，并且支持拖拽調整，當出現產能沖突時會自動預警。對于緊急插單情況，系統支持一鍵插入緊急訂單，自動重排后續計劃并將調整通知推送至產線，確保生產計劃的靈活性和及時性。

生產指令下發

電子派工功能可將工單自動下發至產線終端的 Andon 系統，清晰顯示工序、物料、設備等信息，指導產線員工進行生產操作。在開工前，系統會對物料、設備、工藝參數是否匹配進行防錯校驗，防止錯誤執行，保障生產的準確性。

進度跟蹤

產線員工可通過 PDA 掃碼報工，系統會自動更新工單進度，包括完成率、預計完工時間等信息，讓管理人員實時掌握生產進展。當工單延期風險超過 20% 時，系統會自動觸發郵件或短信通知計劃員，以便及時采取措施調整生產計劃。

物料管理

物料主數據管理

系統按 SMT 特性將物料分為 “貼片物料”（如 0402/0603 封裝）、“插裝物料”（如 DIP 封裝）、“輔料”（如錫膏、鋼網）等類別，便于管理和識別。同時，支持自定義物料編碼規則，如 “RES-0402-10K-±1%”，并集成 ERP 物料主數據，確保物料信息的一致性和準確性。

倉庫管理（WMS 集成）

在物料入庫時，系統會基于 ABC 分類法推薦最優儲位，將高頻物料放置于近出口儲位，提高倉儲作業效率。并且，系統嚴格執行先進先出（FIFO）原則，自動鎖定最早入庫批次，防止物料過期，如對錫膏的有效期進行精準管理。

物料配送

采用拉動式配送方式，產線可通過 Andon 系統發起物料需求，生成 Kitting 清單，倉庫根據 “送料看板” 進行備料。系統還支持與 AGV 小車對接，實現物料自動配送至產線，并觸發生產工單開工，減少人工干預，提高配送效率。

料站管理（Feeder 管理）

系統能根據 BOM 自動生成貼片機料站表（MSD），支持離線編輯與版本控制，確保料站表的準確性和可追溯性。在防錯上料方面，上料時掃描物料條碼與料站表進行比對，若出現錯料則進行聲光報警；同時將 Feeder 與料站位置綁定，防止插錯料槍，有效降低上料錯誤率。

物料追溯

系統記錄物料入庫、出庫、使用的全流程信息，支持正向追溯（從物料到成品）與反向追溯（從成品到物料），便于快速定位問題物料的流向和影響范圍。此外，系統會自動識別庫存超 90 天未使用的物料，作為呆滯料進行預警，并推送處理建議，如折價處理或報廢，減少庫存積壓和資金占用。

生產執行管理

工序管理

系統支持自定義 SMT 工序流程，如 “印刷→SPI→貼裝→回流焊→AOI→ICT” 等，滿足不同產品的生產工藝需求。通過生產工單綁定工序，掃碼流轉，禁止跳工序生產，確保生產過程嚴格按照設定的工藝路線進行，保證產品質量。

設備任務調度

系統能夠實現設備負載均衡，自動將工單分配至空閑設備，避免某臺貼片機負載過高，提高設備利用率。在換型管理方面，系統會提前推送換型清單，如鋼網、吸嘴更換等，同時記錄換型時間并進行分析，為優化換型流程、縮短換型時間提供數據支持。

在制品管理（WIP）

實時監控各工序在制品數量，當出現異常積壓情況，如 AOI 工序待檢品超過 50 片時，系統會自動預警，提醒管理人員及時處理，避免生產瓶頸。支持在制品工單緊急拆分，如某訂單部分交期提前時，可快速拆分工單，優先滿足部分產品的交付需求。

生產異常管理

產線員工可通過移動端提報生產異常，如設備故障、物料不良等，并支持圖文描述，使異常情況更清晰地傳達給相關人員。系統會觸發三級響應機制，依次通知產線技術員、工程師、管理層，若超時未處理則自動升級，確保異常得到及時解決。同時，系統建立異常知識庫，記錄歷史異常解決方案，通過 AI 推薦相似案例處理方案，提高異常處理效率。

質量管理

質量標準管理

系統支持按產品型號定義檢驗標準，如外觀檢驗要求無錫珠、無偏位等。內置 GB 2828.1 抽樣標準，能夠自動計算抽檢數量，確保檢驗工作的科學性和規范性。

首件檢驗（FAI）

實現首件無紙化管理，系統自動生成首件檢驗單，包含 BOM、工藝參數、標準圖像等信息。利用 AOI 設備自動比對首件與標準圖像，對差異項進行標紅提示，提高首件檢驗的準確性和效率。

過程檢驗

采用 SPC 統計過程控制方法，實時監控關鍵參數，如錫膏厚度 CPK 值，當參數超出控制限（±3σ）時自動報警，及時發現生產過程中的質量波動。定時向 IPAD 推送巡檢任務，巡檢結果可拍照上傳，并支持電子簽名，確保巡檢工作的落實和可追溯。

缺陷管理

系統內置 IPC-A-610 標準缺陷庫，如立碑、虛焊、橋連等常見缺陷類型。通過按缺陷類型、工位、時間段統計柏拉圖，幫助管理人員定位關鍵問題，如某貼片機頻繁出現 “偏位” 缺陷，便于采取針對性的改進措施。

客訴管理

支持客戶反饋錄入，包括不良現象圖片、批次信息等。系統引導填寫 8D 報告（D1-D8 步驟），并自動關聯生產數據，如當時的工藝參數、操作人員等，為客訴處理提供全面的數據支持，縮短客訴處理周期。

設備管理

設備臺賬管理

詳細記錄設備型號（如 FUJI NXT 貼片機）、采購日期、校準周期等信息，建立完善的設備檔案。對關鍵備品備件庫存進行跟蹤，如貼片機吸嘴，當庫存低于設定閾值時自動申購，確保設備維修有足夠的備件支持。

設備數據采集（MDC）

數據采集方式多樣，包括硬對接，通過 OPC UA/Modbus 協議直連設備 PLC；軟對接，解析設備日志文件（CSV/TXT 格式）；物聯網關，支持老舊設備（無數據接口）通過傳感器采集數據。采集內容涵蓋設備狀態（運行 / 停機 / 保養）、生產數量、故障代碼、工藝參數（如印刷壓力、貼裝速度）等，為設備管理和生產分析提供豐富的數據。

OEE 監控

實時計算 OEE，其計算公式為 OEE = 可用性 × 性能 × 質量，其中可用性 = 運行時間 / 計劃時間。通過 OEE 看板識別瓶頸設備，如某臺 AOI 設備 OEE 僅 45%，并推送改善建議，幫助企業提高設備綜合效率。

設備維護管理

根據時間（如每月保養）或產量（如每生產 10 萬片保養）生成預防性維護計劃，確保設備處于良好的運行狀態。支持掃碼報修，記錄維修過程，包括更換部件、工時等信息，并生成維修報告，為設備維護管理提供依據。

工藝管理

工藝參數管理

按產品型號存儲工藝參數模板，如 iPhone 主板貼裝參數等。在生產前，系統自動將參數推送至設備，如印刷機壓力 120N，速度 30mm/s 等，確保設備按照標準參數進行生產。對于參數變更，需經過多級審批（技術員→工程師→經理），并記錄變更履歷，保證工藝參數的穩定性和可追溯性。

錫膏管理

全程記錄錫膏的生命周期，包括回溫（4 小時）、攪拌（3 分鐘）、使用時間（8 小時），當超時后自動禁止使用，避免因錫膏性能變化影響產品質量。通過 SPI 設備自動檢測錫膏粘度，當超出設定范圍（如 800-1200 cP）時進行預警，及時采取調整措施。

鋼網管理

記錄鋼網印刷次數，當達到設定壽命（如 5 萬次）時自動提醒更換，確保鋼網印刷質量。設定鋼網清洗周期，如每印刷 50 片清洗一次，并記錄清洗方式（干擦 / 濕擦），保證鋼網的清潔度。

追溯管理

全流程追溯

追溯維度廣泛，包括物料維度，記錄成品使用的物料批次、供應商信息；設備維度，記錄各工序使用的設備編號、操作人員；質量維度，記錄各檢驗工序的檢測數據、缺陷記錄。支持通過掃碼追溯（成品 SN 碼）或輸入訂單號 / 批次號查詢，快速獲取產品全生命周期信息。

基因級追溯（可選）

支持追溯至物料最小包裝單位，如 IC 的 Tube 管序列號；同時記錄每片 PCB 在各設備的實時參數，如某片 PCB 的貼裝壓力為 100N 等，實現更精細化的追溯管理，為質量分析和問題排查提供更精準的數據支持。

數據分析與決策支持

生產看板

實時監控看板展示產線總覽信息，包括訂單達成率、在制品數量等；設備狀態信息，如運行、停機、保養等；質量指標信息，如良率、缺陷數等，使管理人員實時掌握生產狀況。管理層駕駛艙展示 KPI 趨勢圖，如月度良率、OEE 變化等，支持下鉆分析，點擊某部門 OEE 可查看具體設備的情況，為管理決策提供直觀的數據支持。

報表中心

系統提供豐富的標準報表，如訂單交期達成率報表、物料損耗分析報表、設備 OEE 報表等，滿足企業日常管理需求。同時支持用戶通過拖拽字段生成個性化報表，如 “某產品各工序良率對比表”，靈活應對不同的分析需求。

AI 分析模型

基于歷史數據，如工藝參數、物料批次、環境溫濕度等，運用 AI 分析模型預測產品良率，準確率超過 90%，幫助企業提前采取措施優化生產過程。通過振動、溫度等傳感器數據，提前 2 小時預警設備故障，如貼片機吸嘴磨損等，減少設備突發故障對生產的影響。

系統集成與接口

系統具有強大的集成能力，可與 ERP 系統集成，如 SAP、Oracle、用友等，同步訂單、物料、庫存數據；與 SCM 系統集成，實現與供應商管理系統對接，達成 JIT 物料拉動；已對接主流 SMT 設備品牌，如 FUJI、YAMAHA、KOHYOUNG、AOI 等；支持與阿里云、華為云等物聯網平臺集成，實現遠程監控，滿足企業信息化建設的整體需求。

系統架構設計

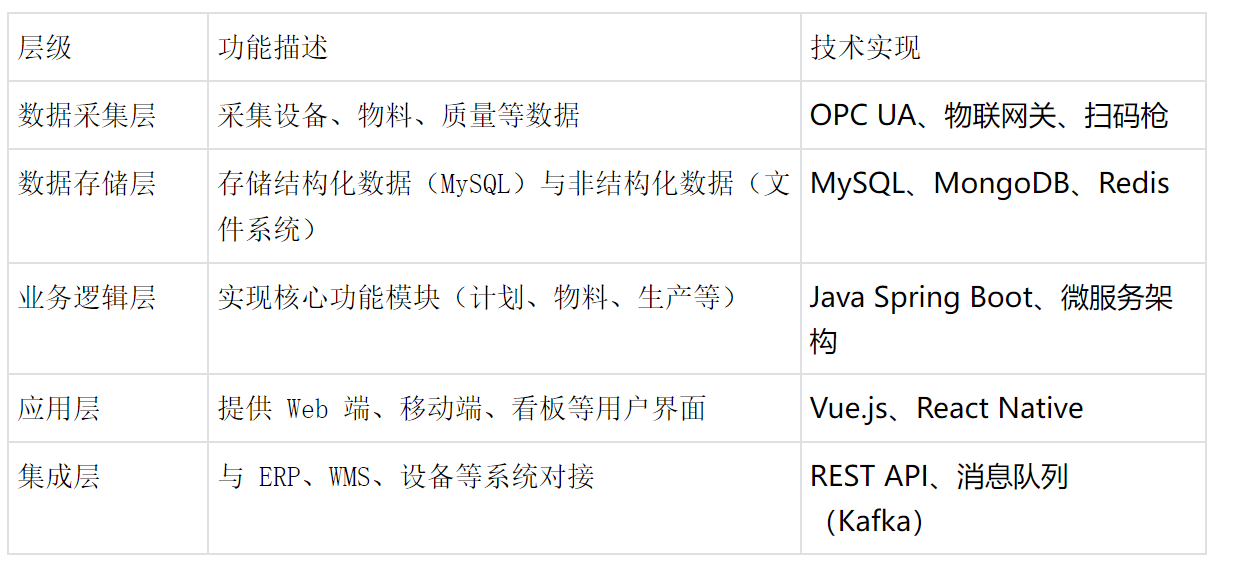

總體架構

=

技術架構

系統后端采用 Java 開發，基于 Spring Cloud 微服務架構；前端采用 Vue.js 開發。數據庫方面，使用 MySQL 存儲業務數據，MongoDB 存儲日志數據，Redis 用于緩存。中間件采用 Kafka 作為消息隊列，Elasticsearch 用于全文檢索，Docker 實現容器化部署。AI 引擎采用 TensorFlow 進行預測模型訓練，Python 用于排程算法開發，確保系統的高性能和穩定性。

部署架構

系統支持多種部署方式，云端部署可選擇公有云（阿里云 / 騰訊云）或私有云部署，具有彈性擴容能力，滿足企業業務增長需求；本地部署將服務器部署在客戶工廠內網，保障數據安全；混合部署則將核心業務數據本地存儲，分析報表云端展示，兼顧數據安全和數據分析的便捷性。

應用場景

多品種小批量生產模式

在多品種小批量生產模式下，企業面臨生產計劃復雜、換型頻繁、物料管理難度大等問題。我們的 SMT-MES 系統通過智能排程功能，快速響應訂單變化，優化生產計劃；靈活的物料管理功能，確保物料準確供應；高效的換型管理，縮短換型時間，提高生產效率，幫助企業適應多品種小批量的生產需求。

大規模智能制造工廠

對于大規模智能制造工廠，需要實現生產過程的全面數字化、智能化管理和協同。系統的實時監控與數據采集功能，實現對整個生產過程的精準掌控；設備管理功能，提高設備利用率和維護水平；數據分析與決策支持功能，為工廠的優化運營提供數據驅動的決策依據；系統集成功能，實現各系統之間的無縫對接和數據共享，助力大規模智能制造工廠實現高效運轉。
